Formation électricité : Apprendre à installer une prise électrique

Installer une prise électrique peut sembler être une tâche complexe, mais avec les bonnes connaissances et le matériel adéquat, vous pouvez le faire vous-même de manière sûre et efficace.

Si vous vous retrouvez dans une situation où votre logement ne dispose pas de suffisamment de prises électriques, ou si vos besoins en matière d'électricité ont évolué, apprendre à installer une nouvelle prise électrique est une compétence très utile.

Cette formation électricité vous guidera pas à pas à travers le processus d'installation d'une prise électrique, en respectant les normes et les règles de sécurité électrique essentielles pour garantir votre sécurité et la conformité de votre installation.

Au fil de cet article, nous allons aborder les aspects clés de l'installation d'une prise électrique, depuis la compréhension des normes électriques en vigueur, jusqu'à la sélection des outils et matériaux nécessaires, et enfin, les étapes pratiques pour réaliser l'installation. Que vous soyez un novice en électricité ou que vous ayez déjà une certaine expérience, ces conseils vous aideront à installer votre nouvelle prise électrique avec confiance et sécurité.

Comprendre les normes et la sécurité électrique

Les normes électriques en vigueur

L'installation d'une prise électrique - comme toute installation neuve - doit être réalisée en respectant les normes électriques en vigueur pour garantir la sécurité et la conformité de l'installation. En France, la norme NF C 15-100 régit les installations électriques basse tension et a connu une révision importante en 2024. Cette nouvelle version, publiée le 23 août 2024, deviendra obligatoire pour tous les travaux de construction en neuf à partir du 23 août 2025. (source Obat)

Ces normes couvrent plusieurs aspects critiques, tels que la protection contre la foudre, l'intégration des énergies renouvelables, et les exigences spécifiques pour l'installation de bornes de recharge pour véhicules électriques. Par exemple, les installations situées dans des zones à risque doivent être équipées d'un parafoudre relié à la terre, et les circuits dédiés aux points de recharge doivent inclure des dispositifs de protection et une mise à la terre appropriée.

Mesures de sécurité à prendre

La sécurité électrique est primordiale lors de l'installation d'une prise électrique. Plusieurs mesures doivent être prises pour éviter les accidents et garantir un fonctionnement optimal de l’installation.

Avant de commencer quelconque travail électrique, assurez-vous de couper le courant et d'utiliser un vérificateur d'absence de tension (V.A.T.).

Tout d'abord, il est essentiel de vérifier la présence d'un disjoncteur général en amont du tableau de répartition. Ce disjoncteur permet de mettre l'ensemble de l'installation hors tension rapidement en cas de problème électrique ou de travaux d'électricité à réaliser dans le logement.

Ensuite, chaque circuit électrique doit être équipé d’une protection différentielle, généralement assurée par un interrupteur différentiel ou disjoncteur différentiel. Cette protection doit être associée à une prise de terre pour évacuer les courants de fuite sans risque.

Il est également essentiel de supprimer tout matériel électrique ancien et dangereux, et d’éliminer tout risque de contact direct avec des pièces nues sous tension. Tous les conducteurs électriques doivent disposer d’une protection mécanique, telle que des gaines, conduits, moulures ou plinthes, pour éviter les risques d'accidents.

Avant de commencer quelque travail électrique, assurez-vous de couper le courant et de respecter les distances minimales entre les prises, telles que définies par la norme NF C 15-100 (au moins 1 mètre dans les pièces à vivre et 0,6 mètre dans les locaux techniques).

Enfin, l'utilisation d'outils appropriés, comme un testeur de tension pour vérifier l'absence de courant, et des méthodes de raccordement sécurisées (comme le sertissage ou les bornes à vis) sont essentielles pour prévenir les accidents électriques .

Les outils et matériaux nécessaires

Liste des outils requis

Pour installer une prise électrique de manière sûre et efficace, il est essentiel de disposer des outils appropriés selon le mode de pose (encastré - en saillie / apparent - en semi-encastré). Voici une liste des outils indispensables pour ce type de travail :

Une pince coupante, souvent appelée pince latérale, est utilisée pour couper les fils et les câbles de façon nette et précise. Cette pince est particulièrement appréciée des électriciens pour sa facilité d'utilisation et sa précision.
Une pince à dénuder est essentielle pour dénuder les fils sans endommager leur âme conductrice. Cette opération est indispensable pour assurer des connexions électriques fiables et sûres.
Un testeur de tension est vital pour vérifier l'absence de courant électrique avant de commencer les travaux. Cet outil permet de garantir la sécurité en confirmant que le circuit est hors tension.
Un jeu de tournevis isolés, est nécessaire pour manipuler les vis et les connecteurs sans risque de choc électrique. Des tournevis plats et cruciformes (Pozidriv ou Philips) peuvent être utiles selon les types de vis rencontrés.
Un Vérificateur d'Absence de Tension (V.A.T.) est vital pour vérifier l'absence de courant électrique avant de commencer les travaux. Cet outil permet de garantir la sécurité en confirmant que le circuit est hors tension.
Une perceuse équipée d'une scie cloche ou une scie à guichet peuvent être nécessaires pour créer des ouvertures dans les cloisons en placoplatre pour encastrer une prise.
Un détecteur de métaux est également utile pour éviter de couper des câbles ou des tuyaux encastrés dans un mur.
Un perforateur équipé d'une scie trépan peut être nécessaire pour créer des ouvertures dans les murs en brique ou parpaing.
Un marteau et un burin ou une rainureuse ou créer les tranchées dans le mur
Un niveau à bulle est recommandé pour assurer que la prise électrique est installée de manière parfaitement horizontale, ce qui améliore l'esthétique et la fonctionnalité de l'installation.

Sélection des matériaux

La sélection des matériaux appropriés est importante pour une installation électrique sûre et durable.

Voici quelques éléments clés à considérer :

La prise électrique elle-même doit être choisie en fonction des normes en vigueur et des besoins spécifiques de votre installation. Les prises avec une terre (fil vert/jaune) et un neutre (fil bleu) sont les plus courantes et les plus sûres. Les matériaux utilisés dans la construction de ces prises, tels que l'alliage d'aluminium, les finitions anodisées, et le cuivre phosphoreux, garantissent une conductivité fiable et une résistance à la corrosion.
Les boîtes d'encastrement doivent avoir une profondeur suffisante (au moins 40 mm) pour accueillir les fils et la prise électrique. Elles doivent également être adaptées au type de mur sur lequel vous travaillez (par exemple, plaques de plâtre).
Les câbles ou fils électriques doivent être choisis en fonction de la section et du type de circuit. Par exemple, un circuit protégé par un disjoncteur 16 A nécessite des fils de 1,5 mm² minimum tandisqu'un circuit protégé par un disjoncteur 20 A nécessite des fils de 2,5 mm² minimum. Cas particulier pour les circuits spécialisés (four, lave-linge, lave-vaisselle, congélateur, radiateur, chauffe-eau, chaudière), ils sont protégés par un disjoncteur 16 ampères et nécessitent des fils de section 2,5 mm2.
Des vis et des chevilles sont nécessaires pour fixer solidement la boîte d'encastrement et la prise électrique en saillie dans le mur. Du ruban isolant peut également être utilisé pour assurer l'isolation des connexions et prévenir les courts-circuits.

Étapes pratiques pour installer une prise électrique

Préparation du site d'installation

Avant de commencer l'installation de la prise électrique, il est important de préparer soigneusement le site d'installation. La première étape consiste à couper l'alimentation électrique au niveau du disjoncteur principal pour garantir la sécurité des travaux.

Utilisez un testeur de tension pour vérifier l'absence de courant électrique dans le circuit.

Ensuite, repérez l'emplacement idéal pour la nouvelle prise, en respectant les normes et les distances minimales par rapport aux autres prises et éléments de la pièce. Tracez l'emplacement de la boîte d'encastrement sur le mur en utilisant un niveau à bulle pour assurer que la boîte sera parfaitement horizontale.

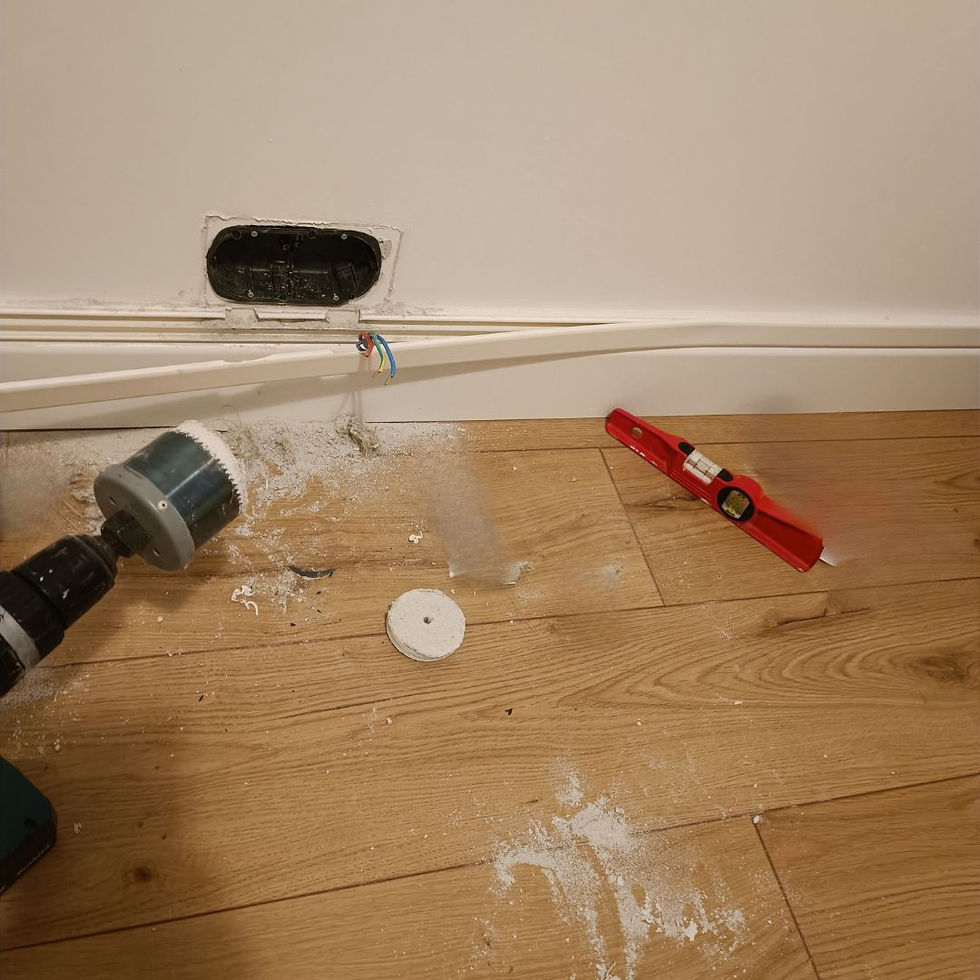

Si vous installez la prise dans un mur, utilisez un détecteur de métaux pour éviter de percer des tuyaux ou des câbles existants. Percez délicatement le mur pour créer l'espace nécessaire à la boîte d'encastrement. Pour les cloisons en plaques de plâtre, utilisez une scie cloche ou une scie à guichets pour faire un trou précis.

Connexion des fils

Une fois la boîte d'encastrement installée, passez aux connexions des fils. Dénudez les extrémités des fils sur environ 1 cm à l'aide d'une pince à dénuder.

Les fils à connecter sont le fil de phase (rouge ou marron), le fil neutre (bleu) et le fil de terre (vert/jaune).

Connectez les fils aux bornes correspondantes de la prise électrique : le fil de phase à la borne "L", le fil neutre à la borne "N" et le fil de terre à la borne de terre. Assurez-vous que chaque fil est bien fixé et que les connexions sont sécurisées pour éviter tout problème électrique.

Fixation et tests de la prise

Une fois les fils connectés, insérez-les dans la boîte d'encastrement et vissez le mécanisme de la prise en place. Assurez-vous que la prise est bien droite et solidement fixée dans la boîte d'encastrement.

Remettez le courant au niveau du disjoncteur principal et testez la nouvelle prise pour vérifier son bon fonctionnement. Utilisez un appareil électrique pour tester la prise et assurez-vous qu'il n'y a pas de courts-circuits ou de dysfonctionnements.

Enfin, réparez la cloison autour de la boîte d'encastrement si nécessaire, en utilisant du joint ou de la peinture pour rendre l'installation esthétique et intégrée à l'environnement.

Conclusion de ce tutoriel pour installer une prise électrique : le coaching

L'installation d'une prise électrique, bien que nécessitant some attention et des précautions, est une tâche réalisable avec les bonnes connaissances et le matériel adéquat. Il est essentiel de respecter les normes électriques en vigueur, notamment la norme NF C 15-100, pour garantir la sécurité et la conformité de l'installation.

Assurez-vous de couper le courant au disjoncteur principal avant de commencer, et utilisez les outils appropriés tels que tournevis, pince à dénuder, et testeur de tension.

Choisissez soigneusement l'emplacement de la prise, en tenant compte des distances et des hauteurs recommandées, et assurez-vous que le circuit électrique est adapté au nombre et à la puissance des appareils à alimenter. La connexion des fils doit être réalisée avec soin, en respectant la couleur et la fonction de chaque fil (phase, neutre, terre).

Enfin, ne hésitez pas à faire appel à un professionnel si vous vous sentez incertain ou si l'installation présente des complexités. Avec ces conseils et une approche méthodique, vous pourrez installer votre nouvelle prise électrique de manière sûre et efficace. Alors, n'attendez plus et passez à l'action pour améliorer votre installation électrique !

Moi, Woody, électricien durant 20 ans, je vous accompagne sur vos travaux en électricité à travers le coaching. Pourquoi payer des travaux tout au long de votre vie alors que vous pourriez apprendre, que cela vous coûterait 2 fois moins cher et que vos installations seront également protégés par votre assurance ?

Rendez-vous ici pour en savoir plus 👉 "Mes coachings"

FAQ

Quelles sont les normes de sécurité à respecter lors de l'installation d'une prise électrique ?

Lors de l'installation d'une prise électrique, plusieurs normes de sécurité doivent être respectées. La norme NF C 15-100 est la référence en France, exigeant que les prises soient raccordées à la terre et protégées par un dispositif différentiel de 30 mA, especialmente dans les pièces d’eau comme la salle de bains .

Les prises doivent être installées à des hauteurs spécifiques : au moins 5 cm au-dessus du sol pour les 16 A et 20 A, et entre 8 et 25 cm du plan de travail dans la cuisine. Il est interdit de placer des prises au-dessus ou en-dessous des points d’eau ou des plaques de cuisson . Les circuits électriques doivent être protégés par des disjoncteurs appropriés, et les prises extérieures doivent avoir un indice de protection minimum IP25, idéalement IP55 ou IP66 dans les zones à risques .

Quel est le matériel nécessaire pour installer une prise électrique ?

Pour installer une prise électrique, vous avez besoin de plusieurs outils et matériaux spécifiques.

• Une prise de courant (par exemple, Céliane Surface Confort avec terre) .

• Une boîte d'encastrement pour la prise .

• Des vis et des chevilles pour la fixation .

• Un tournevis (plat et/ou cruciforme) .

• Une pince coupante pour couper les fils .

• Une pince à dénuder pour enlever l'isolant des fils .• Un testeur de tension pour vérifier l'absence de courant .

• Une perceuse et une scie cloche pour percer le mur et créer l'espace pour la boîte

d'encastrement .

• Du ruban isolant pour isoler les connexions .

• Un niveau à bulle pour assurer l'horizontalité de la prise .

Comment choisir et préparer le bon emplacement pour une prise électrique ?

Pour choisir et préparer le bon emplacement pour une prise électrique, il est essentiel de considérer plusieurs facteurs. Optez pour un endroit accessible, généralement à une hauteur d'environ 30 cm du sol, pour un accès facile . Assurez-vous que l'emplacement choisi est proche d'une source d'alimentation existante pour faciliter le raccordement.

Prenez en compte la disposition des meubles et des appareils électriques dans la pièce pour éviter l'utilisation de rallonges et de multiprises . Dans les pièces humides comme la salle de bains ou la cuisine, respectez les normes de sécurité en utilisant des prises avec un indice de protection IP44 minimum . Enfin, veillez à ce que la distance maximale entre deux prises ne dépasse pas 3 mètres pour garantir un bon accès à l’électricité .

Quelles sont les étapes détaillées pour le branchement et la fixation d'une prise électrique ?

Pour le branchement et la fixation d'une prise électrique, suivez ces étapes : 1. Couper le courant :

Localisez le disjoncteur correspondant et utilisez un contrôleur de tension pour vérifier l'absence de courant . 2. Choisir l'emplacement : Respectez les normes de hauteur (minimum 30 cm du sol) et utilisez un détecteur de métaux pour éviter les obstacles . 3. Percer le mur : Utilisez une scie cloche pour créer un trou adapté à la boîte d'encastrement . 4. Installer la boîte d'encastrement : Fixez-la solidement au mur avec des chevilles et vis appropriées .

5. Préparer les fils : Dénudez les fils (phase, neutre, terre) sur environ 1 cm et évitez de les abîmer .

6. Raccorder les fils : Connectez-les à la prise en respectant le code couleur (bleu pour le neutre, rouge ou marron pour la phase, vert et jaune pour la terre) . 7. Fixer la prise : Vissez-la dans la boîte d'encastrement et assurez-vous qu'elle est de niveau . 8. Tester l'installation : Remettez le courant et vérifiez le bon fonctionnement de la prise avec un appareil électrique .
